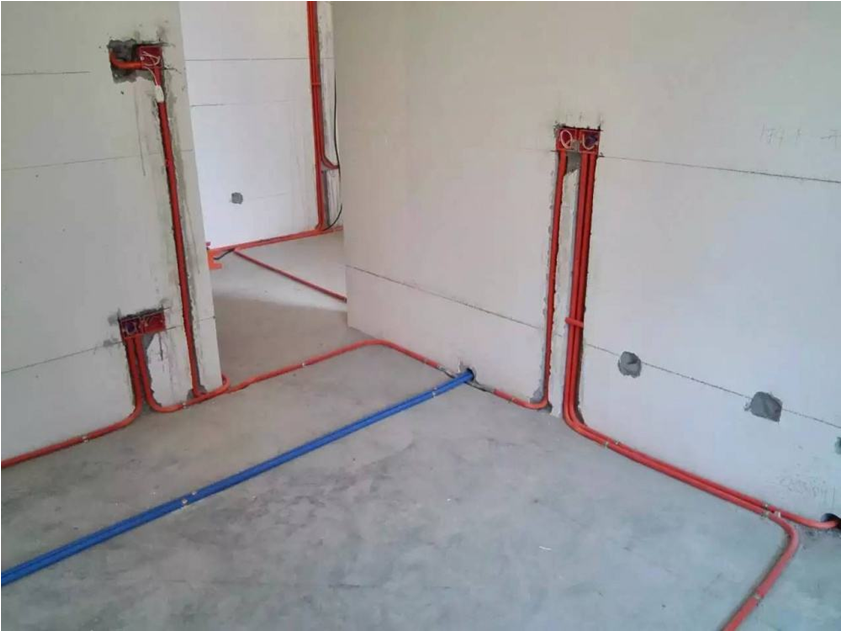

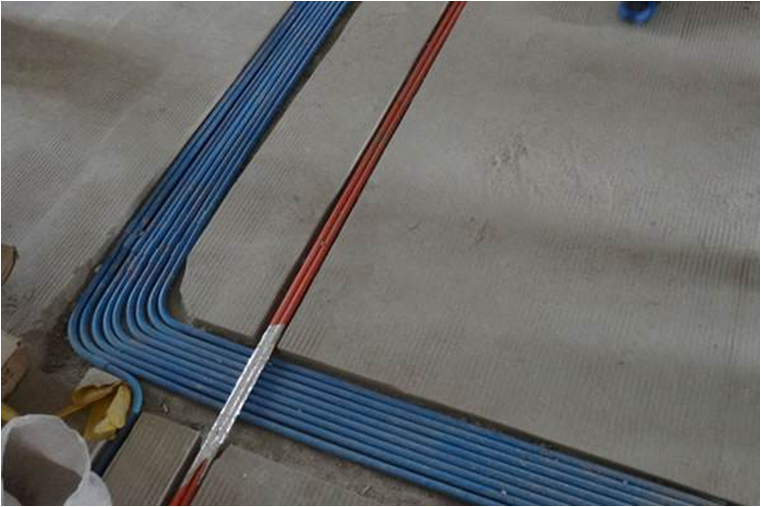

电路施工工艺时间：2022-08-13 电路工艺： 电线理论功率:1.5线 19A 4180W 2.5线 26A 5500W 4.0线35A 7700W 2.5线多用于照明，普通插座。 4.0线用在空调和厨房。 相线（火线）:L 零线:N 地线:PE 弱电一般是指直流电路或音频、视频线路、网络线路、电路线路、直流电压一般在32V以内。家用电器中的电话、电脑、电视机的信输入、音响设备等电器均为弱电电气设备。 3匹以上空调用单芯线4平方电线。单芯线6平方电线用于总进线。双色线用于接地线。 匹是代表空调的制冷量大小，制冷量2500W为一匹，制冷功率一般在800W。空调制热功率和制冷功率一般相差50~100瓦。 2500W（一匹） 12㎡ 3200W（1.25匹） 16㎡ 3500W（1.5匹） 18㎡ 4200W（小两匹） 22㎡ 5000W（2匹） 25㎡ 电路电线要分色，红色火线，蓝色零线，黄绿双色地线。 地面的线管要用水泥砂浆等保护起来 漏电保护器动作电流毫安数，不大于30MA为安全值，一般为15-30MA。 强弱电不能穿在一根管子里，弱电不可以有接头。 插座布线左零右火上接地。 开关不装在门后，大功率电器用16A插座 空调开洞，洞口要向外倾斜， 电水路开槽横平竖直。 强弱电电管交接处，用锡箔纸包裹，防止信号干扰。 电话线有2芯，4芯之分。网线买超5类线，外皮要结实，线不宜过软。 电路排线，空调回路各自独放一路，所有照明为一路，厨插为一路，卫生间插座为一路，除厨卫外，所有插座为一路。 正规pvc管道，有阻燃标记和制造厂标，且管口平滑。 电线设计布线时，强电走上，弱电走下，当管线长度超过15m或有两个直角弯时，应增设拉线盒。 pvc电管应用管卡固定，pvc管接头均用配套接头，用pvc胶水粘牢。 当吊灯自重3kg以上时，应先在顶板上安装后置埋件，不能安装在木楔、木砖上。 同一室内，所有线插板应在同一水平标高上，家用电线，专业称为BV电线。 冰箱应该单独走线，因为冰箱只有在稳压的状态中才能更好的正常工作。 一根电管最好不要超过6根电线，否则管内电线太挤或缠绕，对日后维护造成很多麻烦，空余面积为管面积60%。 电路排管时，小于等于90度的角不能多于三个，弯多易死线。 四方通外预留电线，要用软管保护。 电线接头处要焊锡处理，铜在空气中会氧化，产生铜锈外贴防水，绝缘胶布。 管径小于25mm的PVC冷弯电管拐弯用弯管器，不能用弯头。 卫生间潮湿区地面不宜走电路，如避免不了，地面必须整管。 电路走线把握两端间最近距离走线。

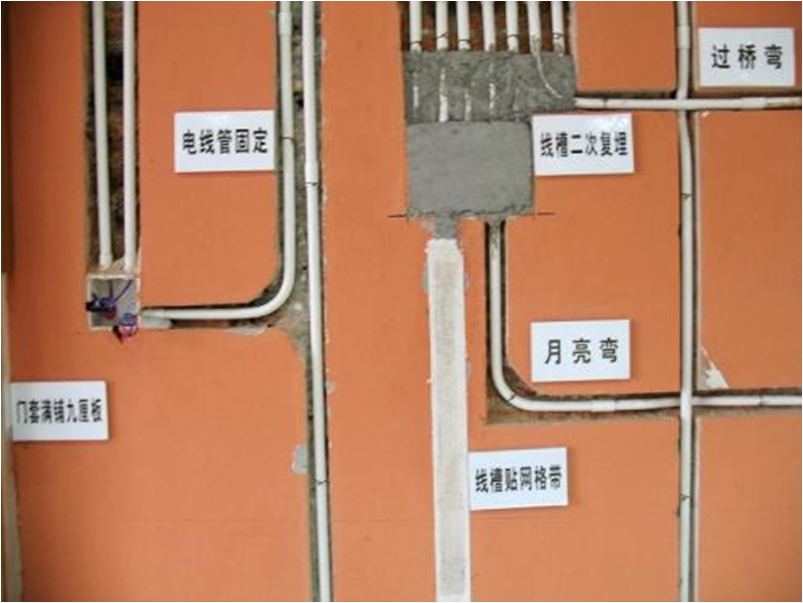

强弱电线盒间距大于等于500，地面平行间距不低于200。 电水路横向开槽不超过500，否则会破坏楼体结构，降低抗震等级。 电路改造任何接线头都要加过线盒。 接线头用黑胶布缠绕是不合格的，黑胶布寿命只有一年左右，要用压线帽。 管卡固定时，间距不超过800，弯头处，距弯头150处固定。 线盒和水管出口应该保持一定距离，卫生间浴霸预留至少600—800电线。 空调隐藏线需要贴梁走线，或者是避开空调安装的位置。 浴霸如果有风暖功能，不能安装在淋浴区人体上方。 没有用弹簧弯管的电管容易变形，影响穿线。 当墙面开槽预埋了多根电管，电管与电管之间需要有间距，这样粉刷不空鼓。 走电禁止采用三通走线，后期无法维护，PVC电管接口处需用PVC胶。 墙改或地改的电线开槽，90度转角处要45度切割。 卫生间吊顶建议用铝扣板，若做石膏板吊顶，先刷防水腻子，再刷防水涂料。pvc吊顶易产生冷凝，并下滴，慎用。 卫生间有木质材料，应用全混油或防水板。有吊顶时，木龙骨应刷防水涂料。

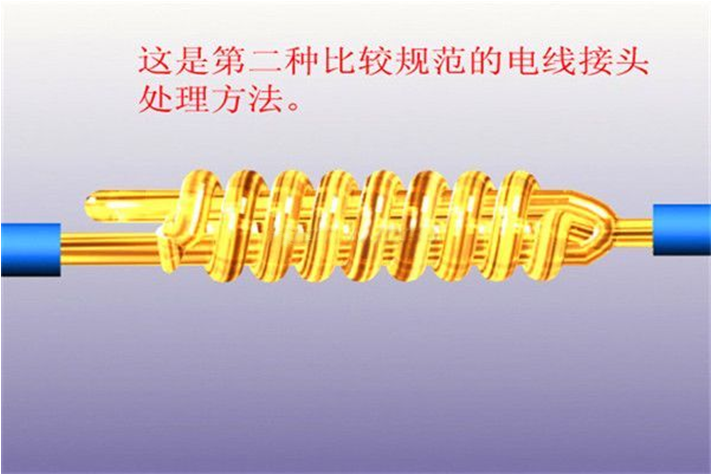

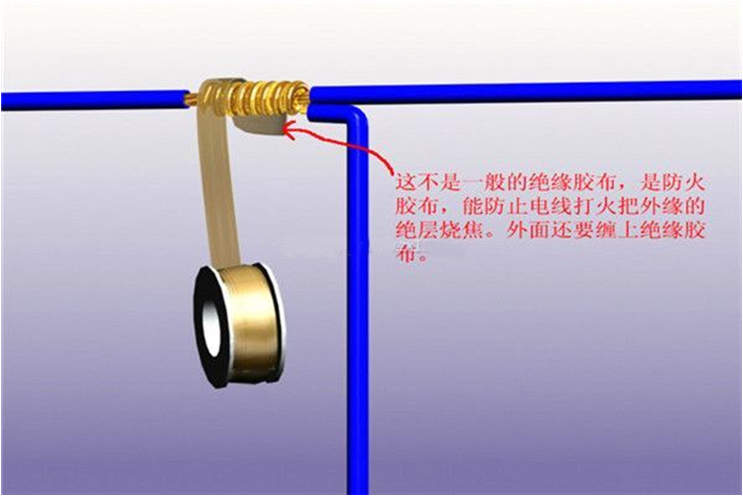

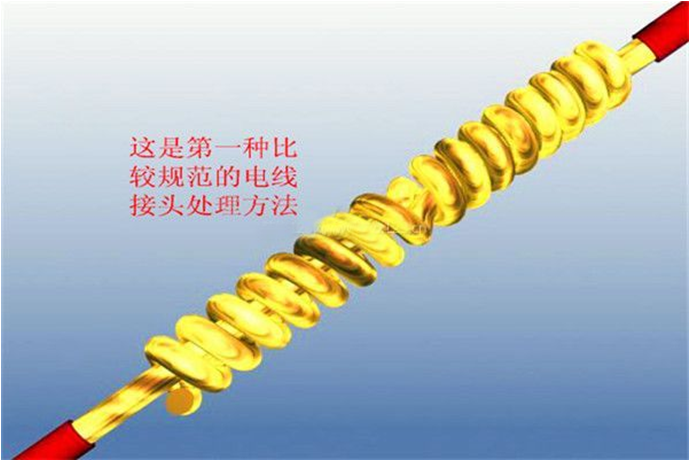

电线接头：
|
